Diseño de Redes y Conectividad »

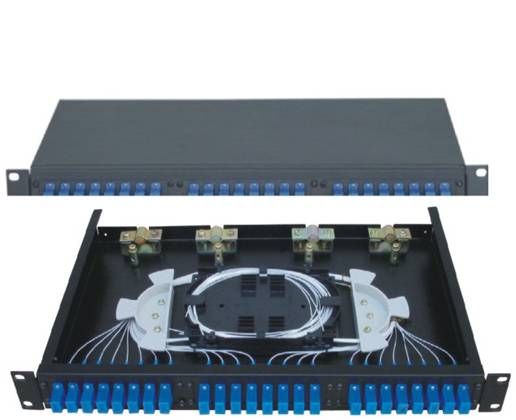

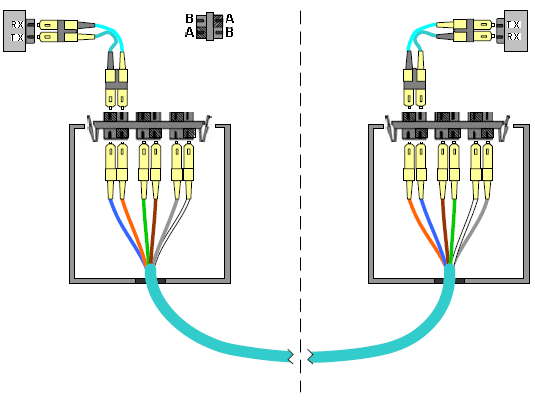

Matsoft, realiza todo tipo de diseño de cableado y conectividad, donde comprende la instalación de todos los componentes pasivos necesarios (patcheras, organizadores, cables, etc), el tendido de cables UTP, que sean necesarios para llevar a cabo los objetivos. Realizamos también las tareas de limpieza y emprolijamiento del sistema y los trabajos realizados, para las canalizaciones y los cableados nuevos y los preexistentes.

En todos los trabajo utilizamos los estándares, normas y condiciones exigidas en este pliego. Incluye todos los elementos pasivos necesarios, así como la instalación y configuración de los mismos, para llevar los cables de UTP entre DataCenters, así como la instalación y configuración de los mismos, para conectar los equipos activos correspondientes de cada DataCenter, en conformidad con todos los estándares, normas y condiciones exigidas en este pliego, y sin requerir de componentes pasivos adicionales. Esta conexión debe hacer accesible la conexión del backbone de cada empresa.

ASPECTOS TECNICOS

Los materiales para el sistema de cableado estructurado debe apegarse a estándares industriales autorizados por diferentes organizaciones especializadas en el mundo, entre ellas la ANSI/TIA/EIA.

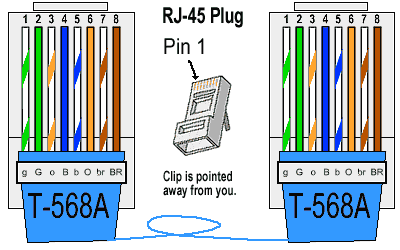

TIA/EIA-568-B Commercial Building Telecommunications Cabling Standard

TIA/EIA-569-A Commercial Building Standard for Telecom. Pathways and Spaces

TIA/EIA-606 Administration Standard for the Telecommunications Infrastructure of commercial Buildings

NFPA-70 National Electric Code (NEC)

ISO/IEC 11801 Generic Cabling for Customer Premises


DESCRIPCIÓN DEL CABLE:

Cable de 4 pares de par trenzado sin blindaje (UTP CMR RISER con HDPE Insulation), con conductores individuales de cobre sólido calibre 23 AWG, pares trenzados y separados por divisor en forma de cruz en el interior, el aislamiento exterior deberá contar con marcas secuenciales de distancia cada 2 pies. De total conformidad con las especificaciones para ANSI/TIA/EIA-568-B.2-1 , ISO 11801 2da edición Clase E, IEC61156-5 todos los estándares para Categoría 6.

Rango de temperatura de operación: 0 a 50°C (Instalación) -10 a 60°C (Operación)

Material del aislante exterior: PVC (Policloruro de Vinilo retardante de flama RISER)

El sistema de cableado estructurado solicitado deberá soportar aplicaciones como:

El sistema de cableado a instalar deberá soportar aplicaciones como:

  • 10baset.
  • 100base TX
  • 100 base vg any LAN
  • Gigabit Ethernet
  • 155 Mb/s ATM.
  • 622 Mb/s ATM
  • 1.2 G/s ATM
  • Video NTSC/PAL composite o componente
  • Video Digital/ Broadband
  • Transmisión multimedia.



Cualquier otra aplicación diseñada para funcionar en un cableado estructurado genérico diseñado e instalado bajo los estándares de cableado de TIA o ISO.

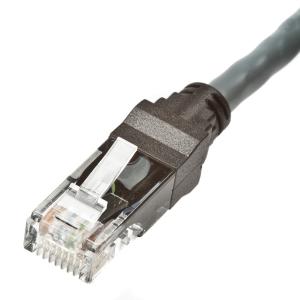

El cable, paneles de parcheo, receptáculos y los elementos propios del cableado, deben cumplir al menos con las especificaciones técnicas mínimas para la categoría 6 de cableado estructurado establecidos por los estándares internacionales.

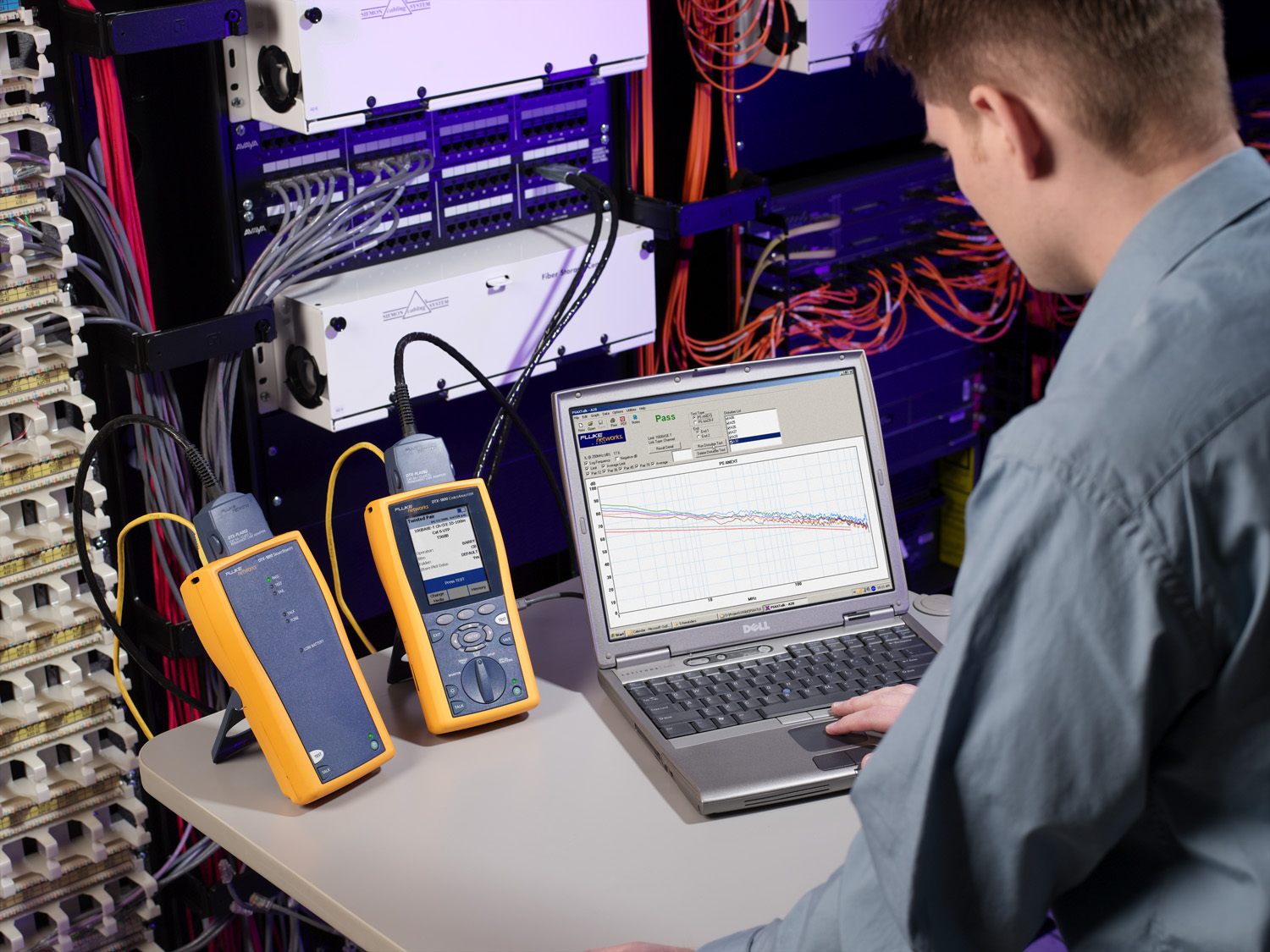

Los siguientes parámetros reflejan los valores solicitados de desempeño del cable medidos a una frecuencia de 250Mhz en una distancia máxima de 100 mts:



  • Impedancia: 100 +/- 15% ohm
  • Voltaje máximo de operación: 300 V rms.
  • Capacitancia nominal a 1 Khz: <300pF/328ft.
  • Atenuación ó Pérdida por Inserción ( Insertion Loss): <=35.9 dB
  • Identificada como la medida de pérdida de fuerza de la señal mientras esta viaja por el canal.
  • Pérdida por retorno (RL) >= 8.0 dB
  • Medida de la reflexión de la señal causada por diferencias de impedancia en y entre cables, conectores y cables de parcheo.
  • NEXT de par a par: >= 33.1 dB
  • (Near End Cross Talk) Identificado como la medida de la señal acoplada inducida por un canal adyacente sobre un canal y tomada en el mismo extremo. Otorga una apreciación
  • más cercana sobre la calidad de los receptáculos, terminado de los conectores y cable en general.
  • NEXT en Power Sum (PSNEXT): >=30.2 dB
  • Indica el cálculo del NEXT inducido sobre un par, por todos los pares adyacentes. Una medida muy útil en redes como 100BaseTX (full duplex) y Gigabit Ethernet (en cobre).
  • ELFEXT de par a par: >= 15.3 dB
  • (Equal Level Far End Cross Talk) La medida del acoplamiento no deseado de señal en un canal por un par adyacente, medido en el extremo opuesto a donde se transmite la señal.
  • ELFEXT en Power Sum (PSELFEXT): >= 12.3 dB
  • Indica el valor calculado de acoplamiento de señal inducida en un canal por todos los pares adyacentes, medido al otro extremo de donde se origina la señal, un valor importante al momento de la aplicación de redes full-duplex como Fast Ethernet (full duplex) y Gigabit Ethernet (en cobre).
  • ACR en Power Sum Near (PSACR-N): -5.8 dB
  • Cálculo derivado de varias características eléctricas de razón señal a ruido que determina el ancho de banda efectivo del canal en el extremo cercano (Fuente generadora).
  • ACR en Power Sum Far (PSACR-F): 12.3 dB
  • Cálculo derivado de varias características eléctricas de razón señal a ruido que determina el ancho de banda efectivo del canal en el extremo lejano (Remoto).
  • ACR-F: 15.3 dB.
  • ACR-N: -2.8dB.
